Linienlaser, grün, 532 nm, 90 °, 10 mW, 24 V DC, Ø20x80 mm, Laserklasse 2M, Fokus fixed (3000mm), C…

Linienlaser, grün, 532nm, 10mW, 90°, Laser Klasse 2M, Fokus 3m, 24V DC, 20x80mm, mit M12-Stecker ohne Kabel, inkl. Halterung

Bei dem Typ LH532-10-24(20x80)-M12-MOUNT handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 532nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 6.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 3m eine Linie von 6m Länge. Als Stromversorgung können Sie z.B unser Picotronic Netzteil LFNT-24-C-M12 verwenden. Im Lieferumfang ist eine Halterung enthalten. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.

• Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@3m
• Optische Leistung: 10mW (Laserklasse 2M); Fokus 3m
• Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, M12-Stecker, inkl. Halterung
• Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 6m.
• Für Anwendungen in z.B. Lasermarkierungssystemen in Industrie, Handwerk, Hobby und dem Showbereich. Zur Spannungsversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden. Inklusive einer Halterung für Wand- oder Deckenmontage.

Lieferumfang

Inklusive einer Halterung für Wand- oder Deckenmontage.

Zubehör

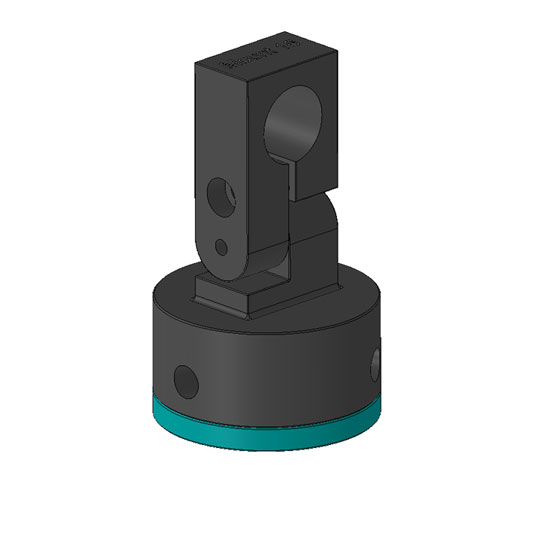

Magnet-Halterung für Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnetische Halterung für Lasermodul 20mm
Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Halterung für Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm 24V DC Netzteil für alle Laser M12-Serie
Netzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC Magnet-Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-405-532 nach DIN EN 207, geeigneter Wellenlängenbereich >400 - 532 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen

Stammdaten

• EAN: 4055132006945
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 6.000 h
• Betriebstemperatur: 15°C - 30 °C
• Lagertemperatur: -40°C - 80 °C

Optische Parameter

• Strahlform: Linie
• Optische Leistung: 10 mW
• Laserklasse: 2M
• Divergenz: H - 1.0 mrad
• Öffnungswinkel: 90 °
• Liniendicke: <1.5mm@3m
• Arbeitsabstand: 2 m
• Optik: antireflex beschichtete Glaslinsen
• Beam Mode: TEM00
• Laser Technologie: Solid State (YVO4+KTP)
• Stabilität: +/- 10% @ 15-30°C
• Schutzlinse: ja
• Fokus: fixed (3000mm)
• Aufwärmzeit: < 15 min

Elektrische Parameter

• Potential des Gehäuses: Isoliert
• Betriebsspannung: 21.6 - 26.4, typ 24 V DC
• Betriebsstrom: 100 - 250, typ 150 mA
• Anschlussstecker: CON-M12
• Netzteil: Laser Power Supply, Output: 24V DC, 1A, Input: 100-240V AC, 50-60Hz, Output Power: max. 24W, 4-Pin Industrial-M12-Connector

Mechanische Parameter

• Abmaße: Ø20x80 mm
• Material: Aluminium
• Austrittsdurchmesser Optik: 5,5 mm
• Gehäusefarbe: schwarz
• Gewicht: 80 g
• Stecker Pin VDD: 1
• Stecker Pin GND: 3
• IP Schutzklasse: IP 64

Shop+Web

• Lieferumfang: Inklusive einer Halterung für Wand- oder Deckenmontage.
