Picotronic Linienlaser rot, 635nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-…

469,90 €*

inkl. MwSt. Versandkostenfrei ab 100 Euro Warenwert in der EU

Sofort verfügbar, Lieferzeit: 1-2 Tage

Produktnummer: 70121759

Produktinformationen "Picotronic Linienlaser rot, 635nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-…"

Fokussierbarer Linienlaser, rot, 635nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung

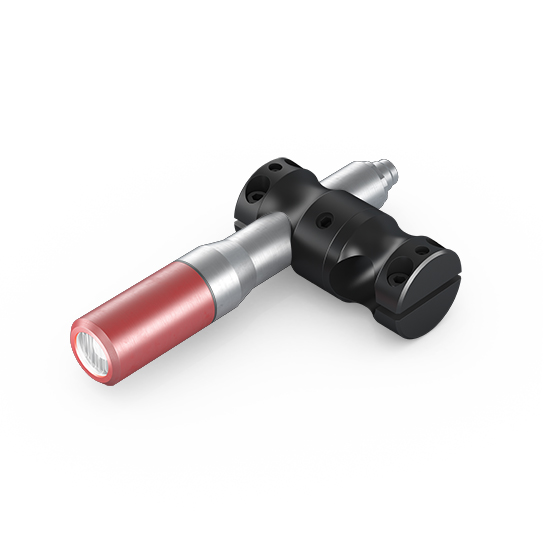

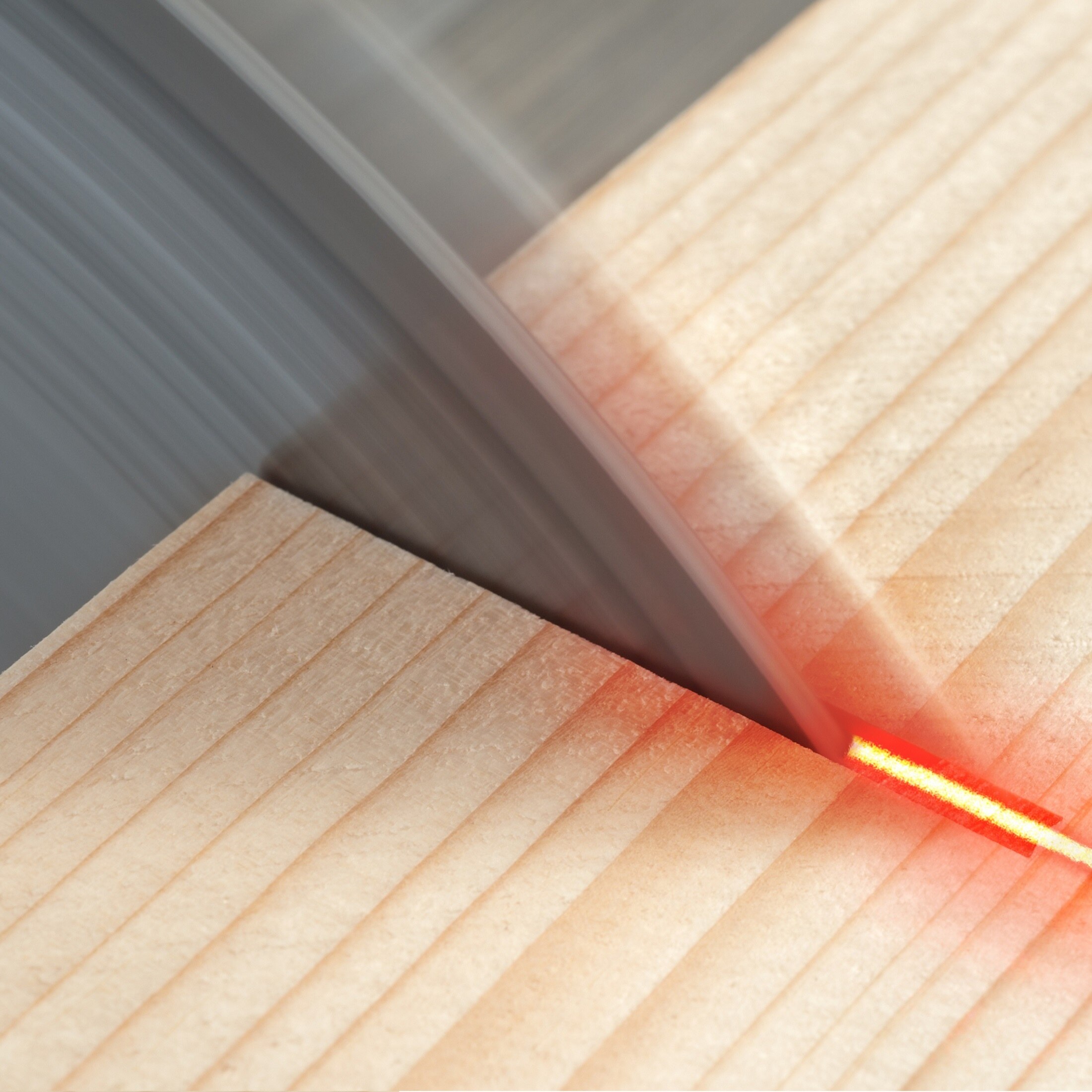

Bei dem Typ LD635-15-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 635nm (rot). Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.

Edelstahlgehäuse für industrielle Anwendung
Spritzwasser geschützt (IP64)
Positionierlaser mit einstellbarer Linienbreite
M12 Industriestecker
Schutzlinse

Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.

Lieferumfang

Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.

Zubehör

Magnet-Halterung für Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnet-Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetische Halterung für Lasermodul 20mm
Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Halterung für Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm Picotronic Halterung MOUNT-BASE-PLATE-01
Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b… 24V DC Netzteil für alle Laser M12-Serie
Netzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung

Stammdaten

EAN: 4260129047997
Garantie: 1 Jahre
Warentarifnummer: 90132000000

Technische Daten

Lebensdauer: > 10.000 h
Betriebstemperatur: -20°C - 50 °C
Lagertemperatur: -40°C - 80 °C

Optische Parameter

Strahlform: Linie
Optische Leistung: 15 mW
Laserklasse: 2M
Divergenz: D - 0.5 mrad
Öffnungswinkel: 90 °
Liniendicke: einstellbar
Arbeitsabstand: 10 m
Optik: antireflex beschichtete Glaslinsen
Laser Technologie: Single Mode Diode
Stabilität: +/- 3% @ -10-50°C
Schutzlinse: ja
Fokus: einstellbar

Elektrische Parameter

Potential des Gehäuses: Isoliert
Betriebsspannung: 21.6 - 26.4, typ 24 V DC
Betriebsstrom: 40 - 115, typ 75 mA
Anschlussstecker: CON-M12
Netzteil: Laser Power Supply, Output: 24V DC, 1A, Input: 100-240V AC, 50-60Hz, Output Power: max. 24W, 4-Pin Industrial-M12-Connector

Mechanische Parameter

Abmaße: Ø20x135 mm
Material: Stainless Steel
Austrittsdurchmesser Optik: 16 mm
Gehäusefarbe: rot
Gewicht: 350 g
Stecker Pin VDD: 1
Stecker Pin GND: 3
IP Schutzklasse: IP 64
